WEW-300B微机板材载荷试验机技术方案


 技 术 方 案 书











             微机屏显板材载荷试验机

                   WEW-300B




















微机屏显式微机屏显板材载荷试验机

WEW-300B

技术方案书

一、简介

主机为两立柱、两丝杠、油缸下置式,拉伸空间位于主机的上方,压缩、弯曲试验空间位于主机下横梁和工作台之间。数据测控系统采用高精度A/D转换器,分别对力、位移、变形进行数据采集,具有测量精度高,可靠性好等特点,满足GBISOASTM等标准对于金属拉伸、压缩、弯曲、剪切等试验要求.

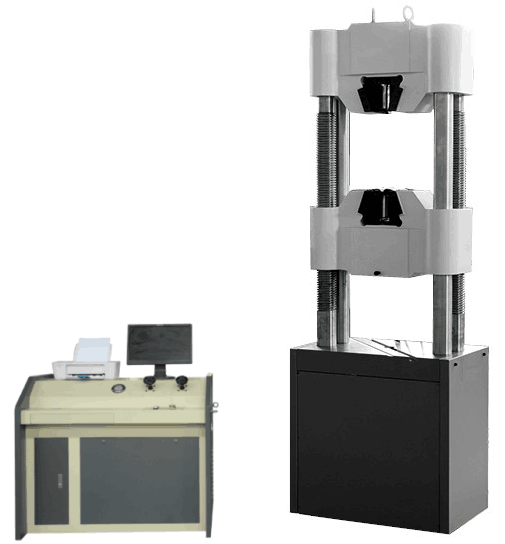

外观示意图

二、 传动系统

下横梁升降采用电机经减速器、链传动机构、丝杠副传动,实现拉伸、压缩空间的调整。

三、 液压系统





油箱内的液压油通过电机带动高压泵进入油路,流经高压滤油器、送回油阀,进入油缸。计算机通过传感器采集分析数据,显示时时数值,试验员通过送油阀控制流量,实现试验力速率的快慢。

四、 控制系统

1、程序采用开放的数据库结构定义,标准配置包含国标GB/T 228.1-2010GB 7314-2005等试验方法,可根据用户要求定制特殊的试验方法;

2、全程显示拉试验力和压试验力及峰值,最小分辨率可以根据需要自行设定,可自动校准和检定;全程分辨率不变。

3、全程显示变形,最小分辨率可以根据需要自行设定,可自动校准和检定;全程分辨率不变。

4、同时记录力-时间,变形-时间,位移-时间、应力-时间、应变-时间、力-变形、力-位移、应力-应变等试验曲线,可随时切换观察,高速采样

5、试验数据采用数据库管理方式,自动保存所有试验数据和曲线;

6、提供多种报表打印接口,用户可根据需要编辑任何格式的报表,并打印输出;

7SmartTest软件包还包含其他工具软件,如配置工具箱、编程器等,它们都提供了很多实用和强大的功能。(本手册也包含它们的使用说明)

8、保留数据接口,可直接连接企业(试验室)的综合信息管理网络。

9、支持进行拉伸、压缩、剪切、弯曲等试验;

10、手动调整送回油阀,操作简洁灵活;

11、支持试验参数自定义;

12、采用开放式的EXCEL报表形式,支持用户自定义报表格式;

13、查询打印试验结果灵活方便,支持打印多个试样,自定义排序打印项目;

14、程序自带强大试验分析功能;

15、程序支持分级管理两级(管理员、试验员)用户管理权限;

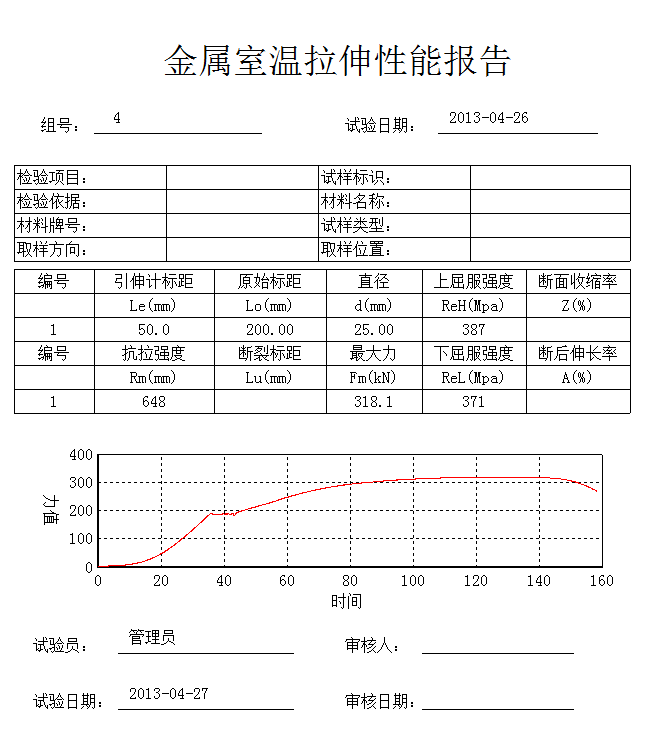

16、金属拉伸试验中可自动求取FmReLReHRp0.2RtAgtZARm等参数,也可对FeLFm等进行人工认定,并据此打印结果。可根据要求(根据订货方需求)打印不同内容的报告和曲线。

17、自定义报告模板功能:委托单位、工程名称、材料牌号、试样编号、检测标准方法、温湿度、报告日期、检测人员签字、审核人员签字。

五、软件描述

1)主界面

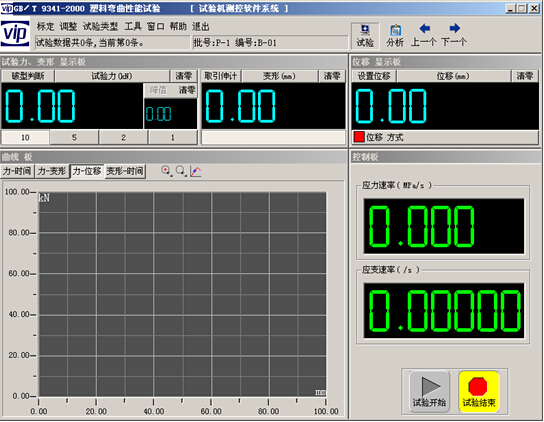

2)试验界面












六、安全保护装置

当试验力超过最大试验力的3%时,过载保护,油泵电机停机。

当活塞升起达到上极限位置时,限位保护,油泵电机停机。

当横梁下降达到设定位置时,限位保护,减速机停机。

七、 主要性能技术指标

最大试验力kN

300



试验力测量范围(kN

2%-100%

全程不分档,等效4

试验力示值相对误差

示值的±1%



试验力分辨力

最大载荷1/300000



变形示值相对误差

示值的±1%



变形分辨力

最大变形量1/300000



最大拉伸试验空间mm

500



压缩空间(mm

500



活塞行程(mm)

200



立柱间距(mm

480



圆试样最大夹持范围(mm

Φ6-Φ40



扁试样最大夹持厚度(mm

0-30



扁试样最大夹持宽度(mm

75



压盘尺寸(mm

Φ160



夹紧方式

液压夹紧



主机外形尺寸(mm

750*600*1900



油源控制台尺寸(mm

1100*750*1000



电机总功率(kW

2



总重量(kg

2200



八、出厂标准配置清单

试验机主机

两立柱、两丝杠、油缸下置式

1

高精度传感器

宁波镇海

1

控制油源

专有技术

1

软件测控系统

含软件、位移传感器

1

电器控制系统

专有技术

1

计算机

联想商用品牌电脑

1

平试样拉伸辅具

0-15

1

圆试样拉伸辅具

Φ6-Φ13Φ13-Φ26

1

压缩辅具

Φ160

1

说明书\合格证\装箱单



1
